CNC-Seiltrommel

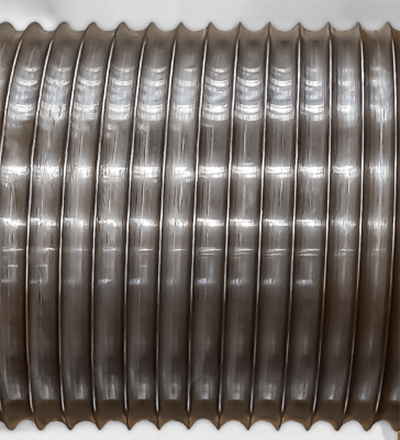

Gehören Sie zu dem Kundenkreis, welche auch Konturen von Seiltrommeln erstellen müssen? (Bild) Sieht einfach aus, ist es aber nicht. Oftmals handelt es sich um Seilführungsrillen mit einem Radius größer als 10mm. Diese können nicht direkt mit passenden Radienstahl gefertigt werden da sich bei der Zerspanung zuviel Druck aufbaut und dadurch Vibrationen entstehen. Besser ist es diese Rillen durch mehrfaches Abzeilen herzustellen.

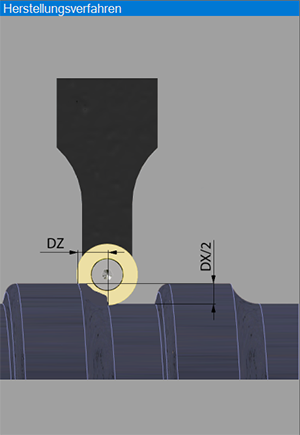

Beispiel: Der Führungsrillenradius ist 10mm, Steigung 21mm. Für die Bearbeitung setzten Sie ein 5mm Radienstahl ein. Das Werkzeug wird angefahren, in X-Richtung zugestellt und der Gewindezyklus gestartet. Nachdem das Werkzeug zurück gekehrt ist wird es über die Z-Achse um einen berechneten Wert versetzt und der vorherige Arbeitsgang beginnt nochmals. Dies geschieht immer wieder bis die Nut Tiefe erreicht ist.

Für diese Art der Herstellung sind sehr viele berechnete CNC-Programmzeilen nötig, wie Sie sich sicherlich denken können. Für die Berechnung und CNC-Programmerstellung haben wir uns ein unter Windows 10/11 laufendes Programm einfallen lassen welches diese Aufgabe übernimmt. Die Vorgehensweise ist wie folgt.

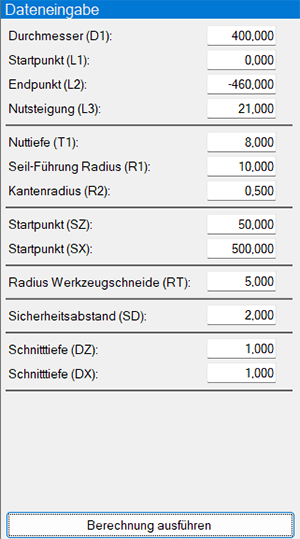

Schritt 1: Alle physischen Daten der Seiltrommel mit dessen Führungsrille werden in einer Eingabemaske aufgenommen, Werkzeug.- und Schnittdaten werden eingegeben.

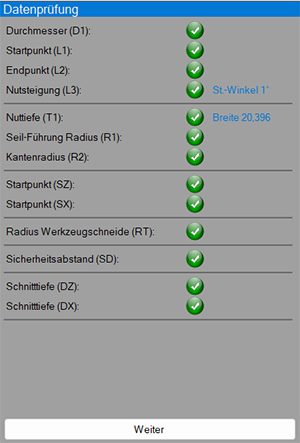

Schritt 2: Die eingetragenen Werte werden auf Logik und Plausibilität geprüft, ggf. mit Korrekturvorschlägen versehen.
Schritt 3: Eine Skizze der Seilführungsrille wird nochmals aus den Werten berechnet und zur Sichtkontrolle angezeigt.
Schritt 4: Die CNC-Programmzeilen werden berechnet und angezeigt.

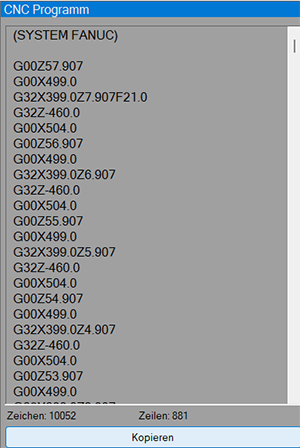

Mit der Taste "Kopieren" wird das CNC-Programm in die Windows Zwischenablage kopiert. Nun kann es in ihrer gewohnten Programmiersoftware eingetragen werden. (Strg+V)

Diese Vorgehensweise hört sich doch nicht so schwierig an, und vor allem mit unserer Software "CNC-Seiltrommel" ersparen Sie sich jede Menge Zeit. Hunderte Programmzeilen werden innerhalb einiger Sekunden berechnet.

Die Software ist für die Sprachen Englisch und Deutsch vorbereitet, CNC Ausgabe für Fanuc oder Siemens Steuerungen.
